安装前请仔细阅读说明书

（以下以150寸安装为例）









操作指引

1. 注意事项: 为了确保本产品的投影效果及质量,请遵守以下几点操作要求:

a.在安装的时候请找一个大小合适的地面或平台,表面确保没有任何障碍物,装配时产品下方必须垫上干净的垫布如布料、薄膜、毛毯之类的物品防止对幕面和边框的损坏。

b.请勿用坚硬和锋利的物体摩擦或碰撞银幕及边框的表面。

c.不要在银幕上乱涂乱画。

d.请勿让小孩与银幕接触,防止意外发生或损坏银幕。

e.银幕表面清理时,请采用柔软干净的棉布轻轻擦拭。

f.请注意日常的使用与清洁护理。

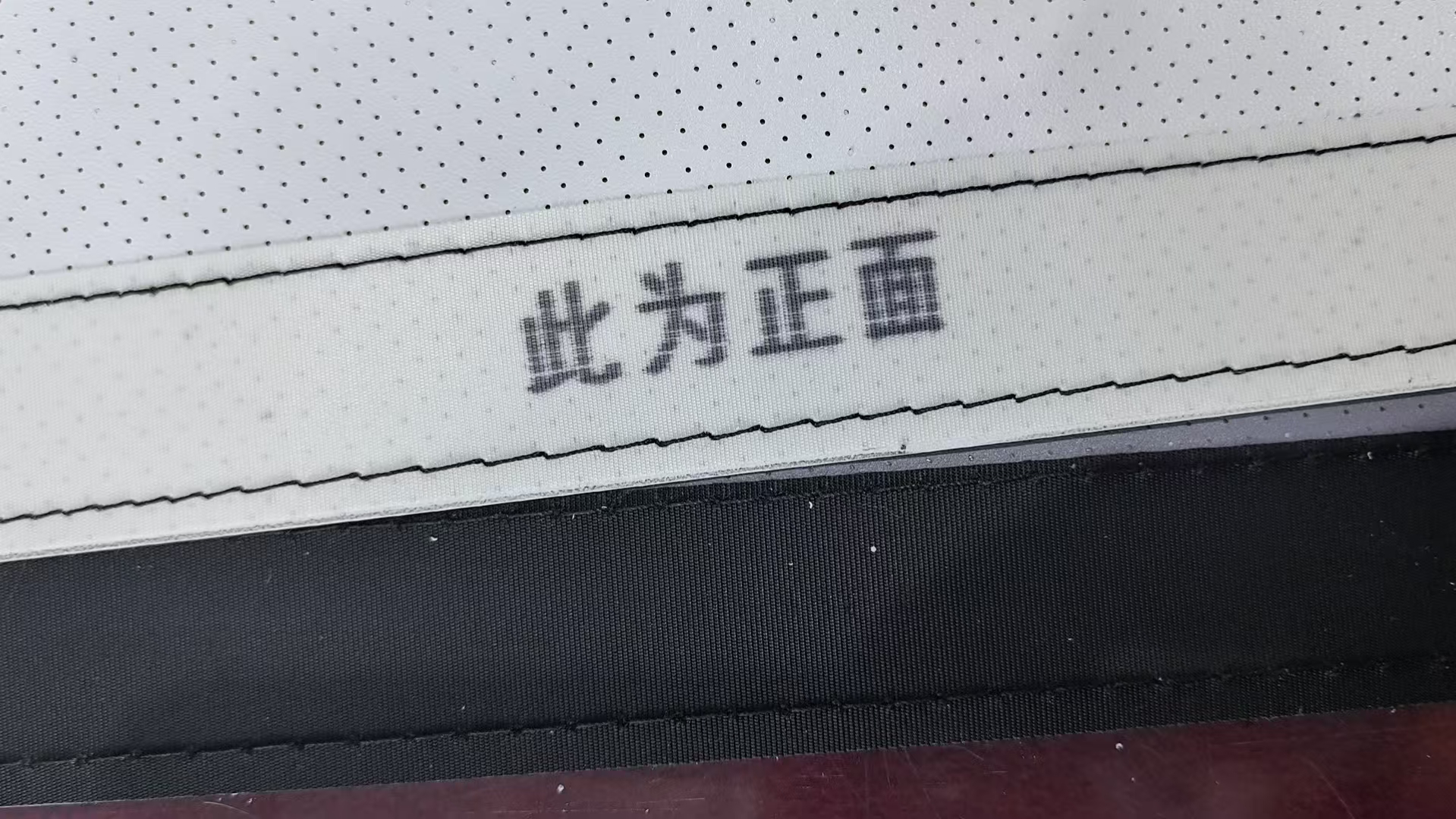

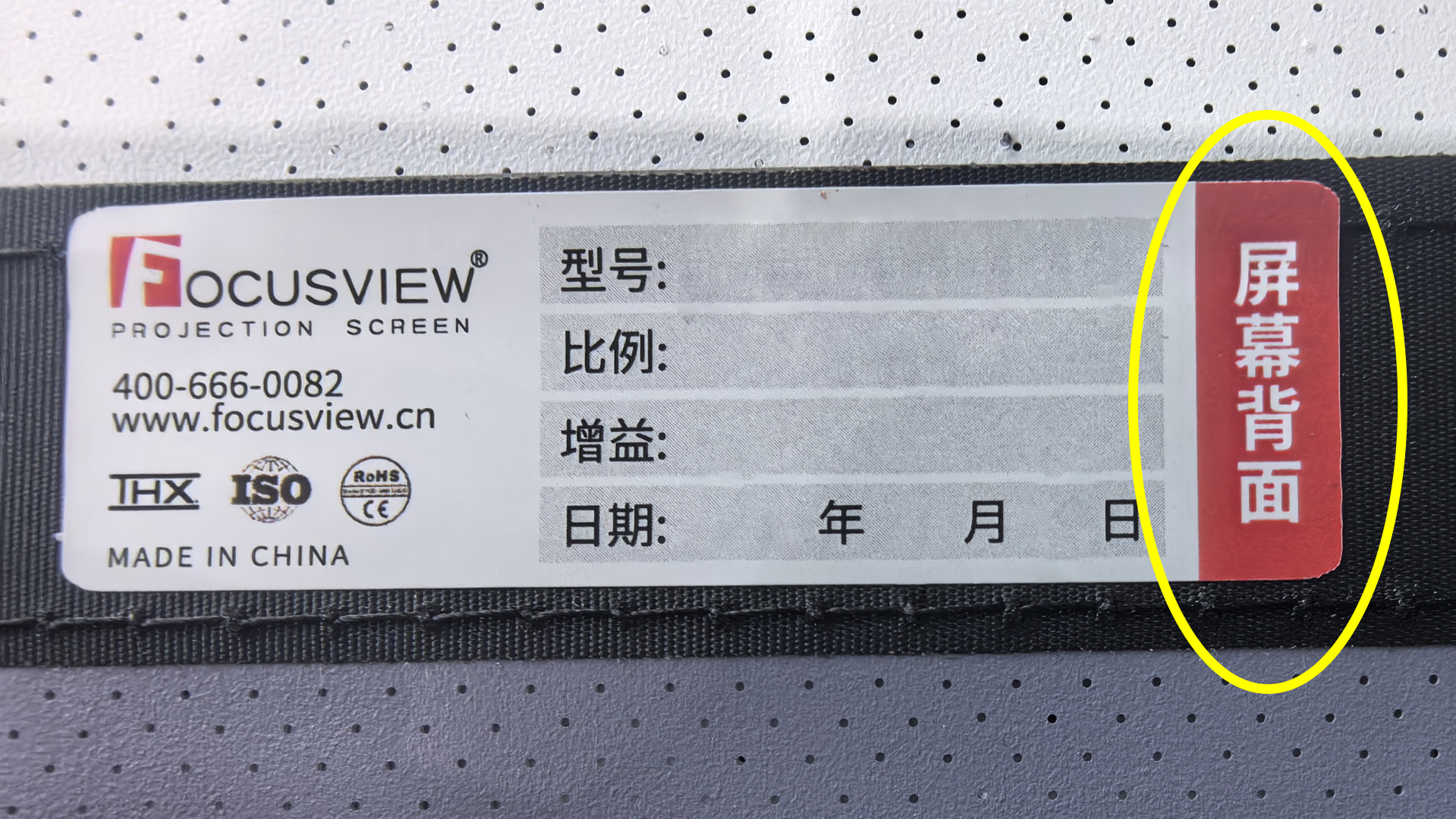

2. 安装过程中注意区分幕面正反面。（注意幕面封边标签）





3. 产品安装完毕后,即可选择合适位置悬挂。





安装步骤

注意:在安装的过程中要轻拿轻放以免擦伤和掉落损坏。





步骤一：选一块平坦的地面，确保地面平整、干净，防止幕布下有异物损伤幕面，将边框框架摆好。

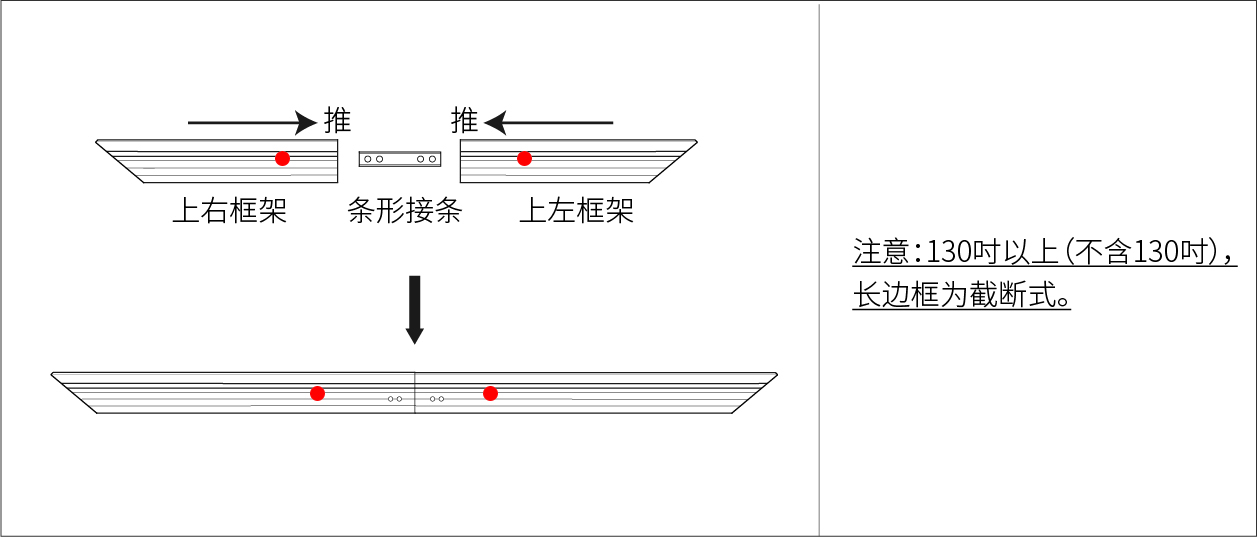

步骤二：将条型接条插入两条短边框中，拼接成一条水平长边框，拧入螺丝（如为整条设计，此步骤略过）。





步骤三：在边框的左右两端分别各装入两组拐角。

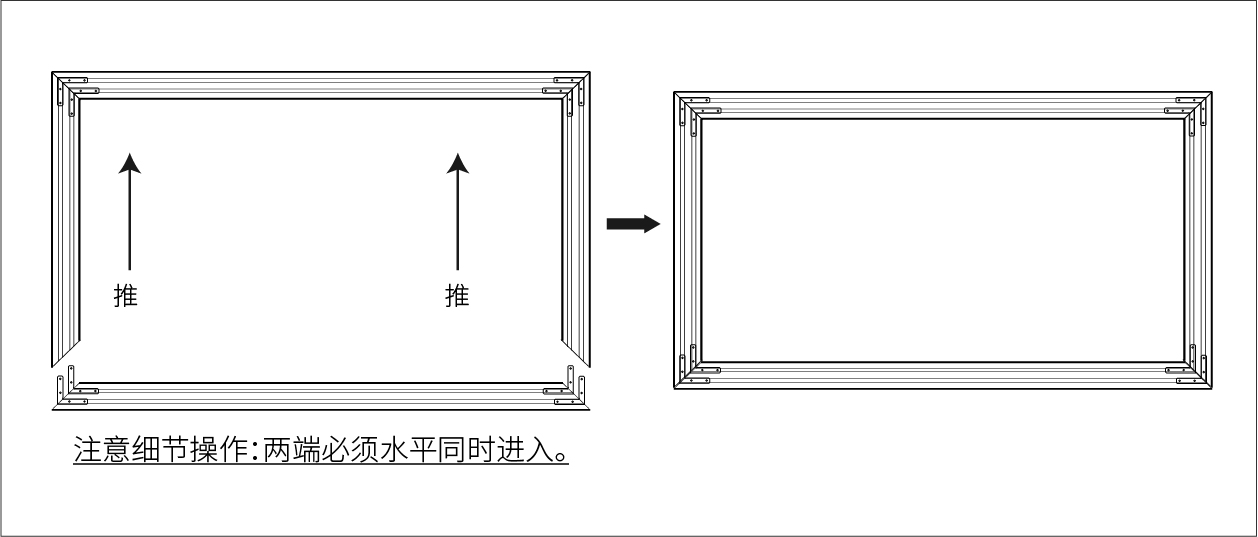

步骤四：重复以上步骤将剩下的一条长框架水平连接。





步骤五：确保框架的四个角都是直角，然后用螺丝固定。

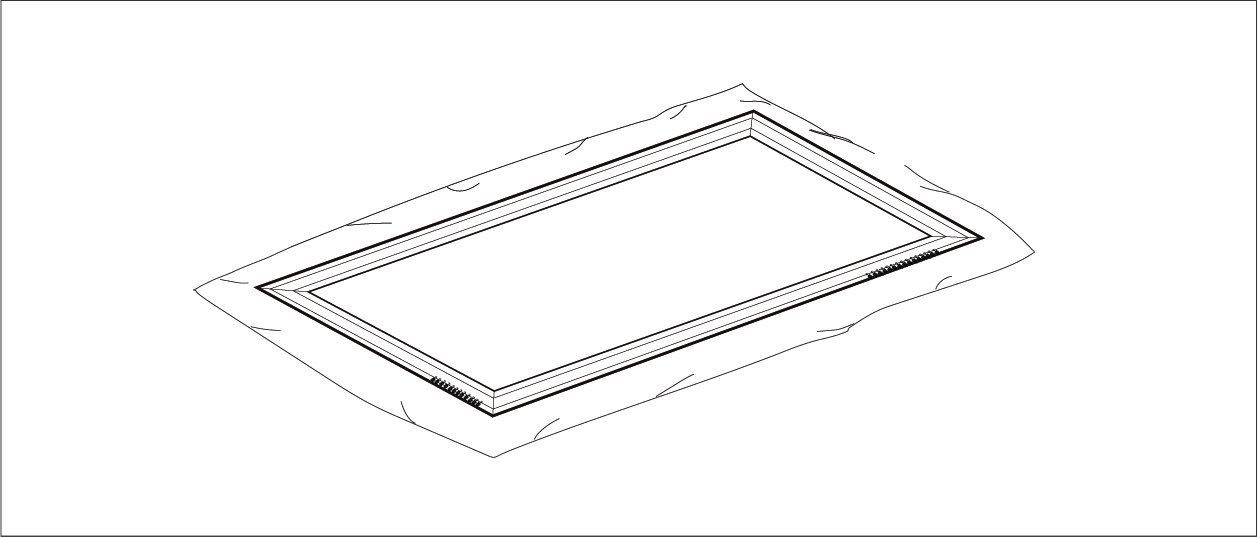

步骤六：边框安装好后放置在原位，虚线范围内不得有任何杂物，以免损伤幕布。

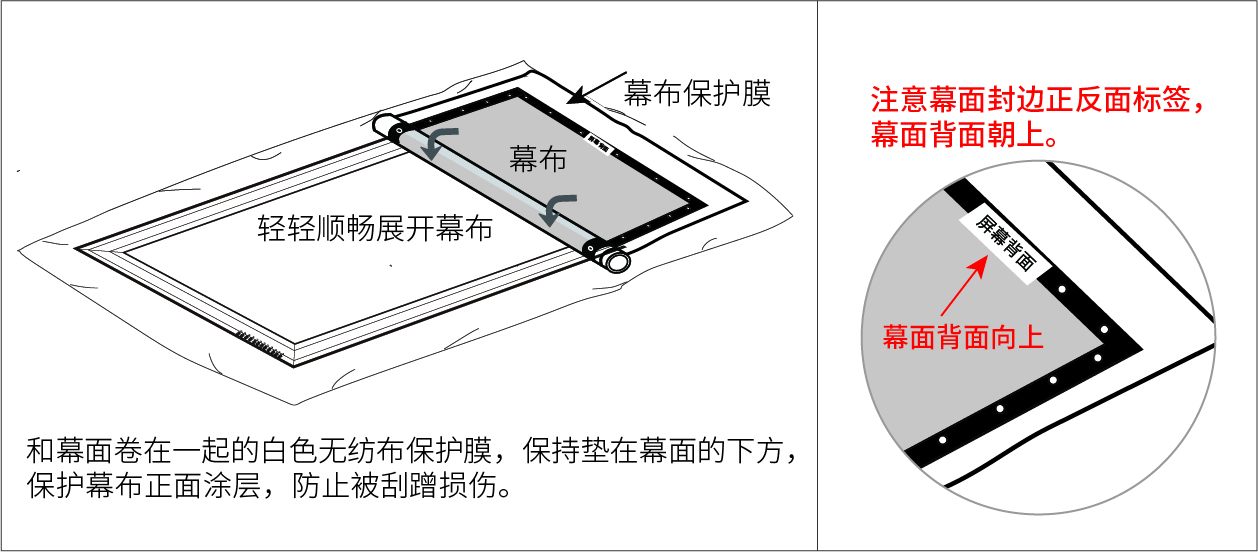

步骤七：幕面从包装纸筒里取出，取出时请小心轻拿，取出后放置在一侧边框上，轻轻顺畅展开。

展开过程中，幕面的保护膜请始终保持垫在幕面的下方。

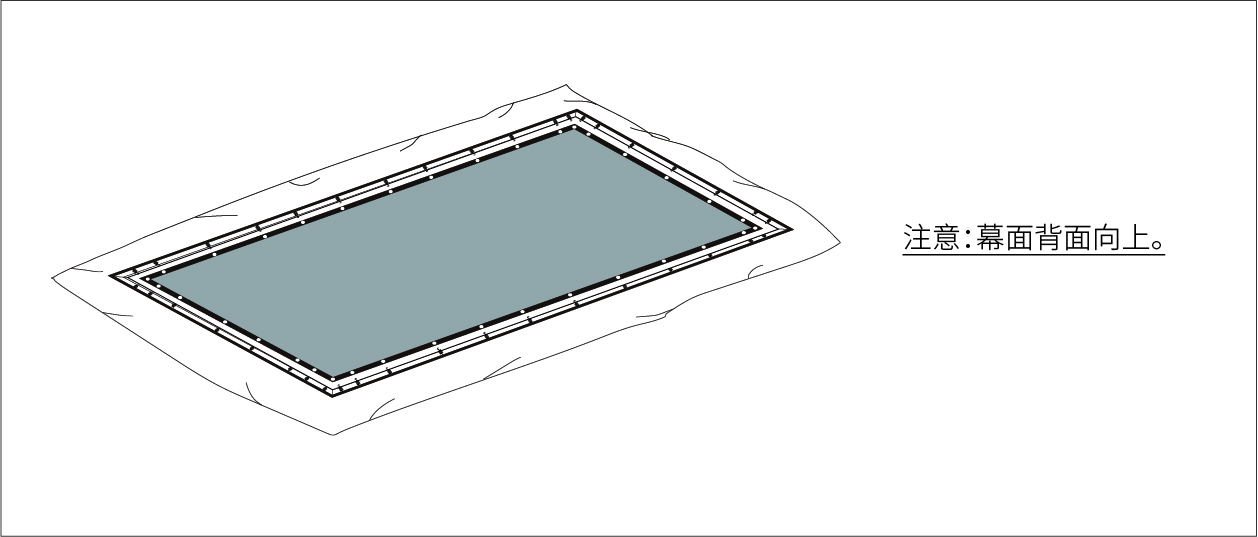

步骤八：展开的幕布平摊在框架上方，位于框架的中心平分的位置。

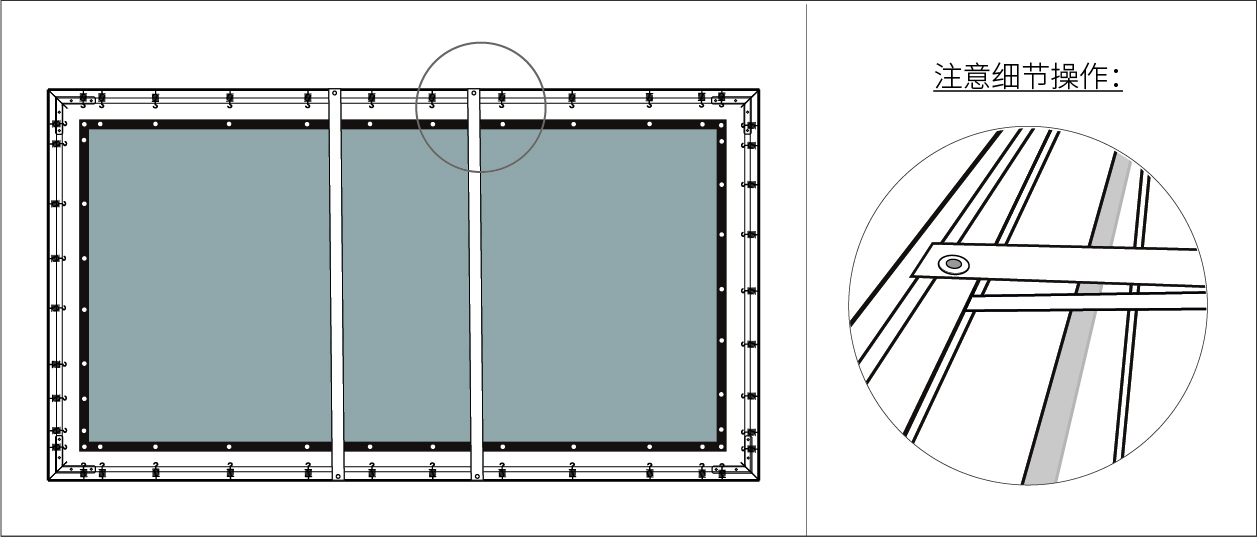

步骤九：如有支撑杆（非标配），将支撑杆的两头按照指示位置卡在长边框上，如下图所示：

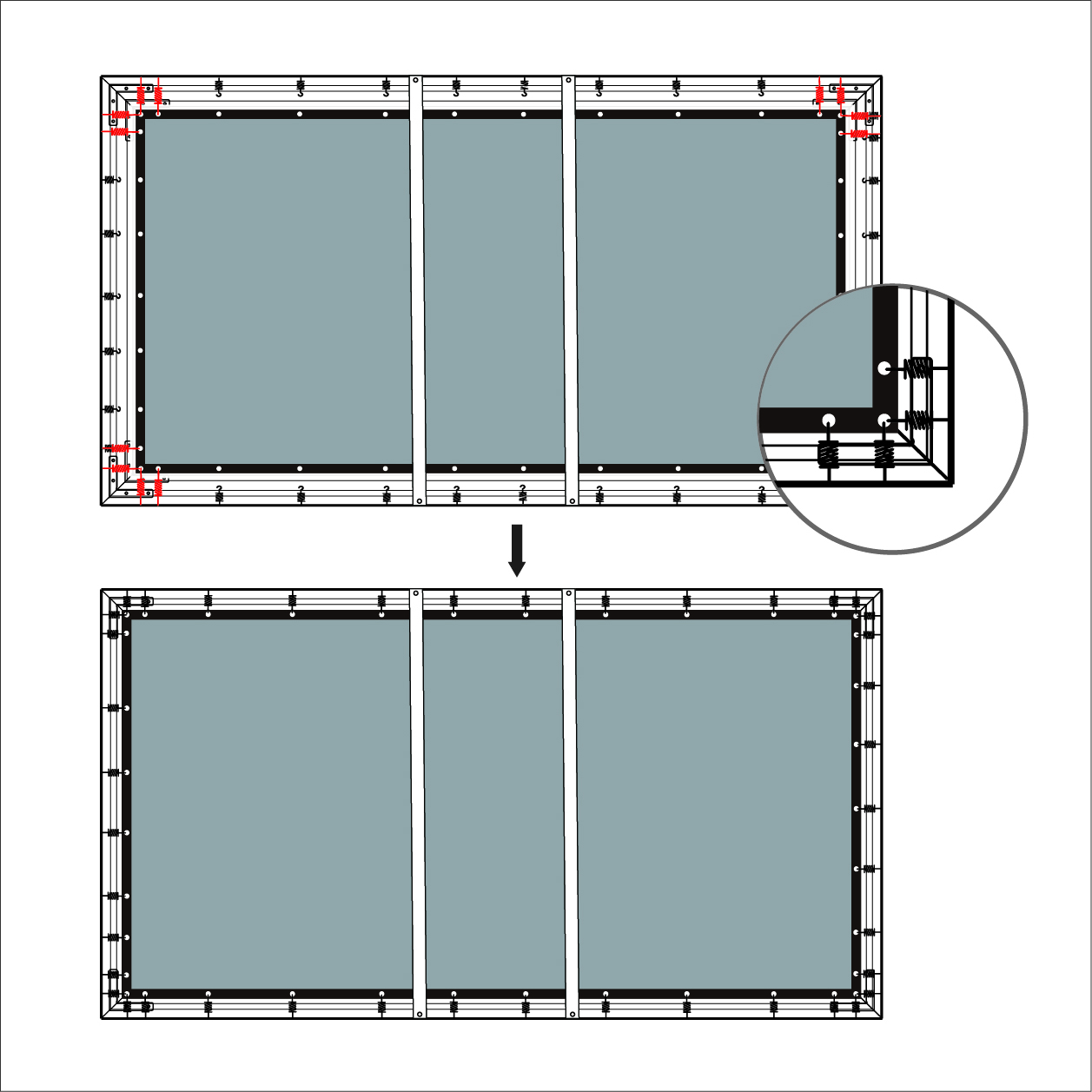

步骤十：使用拉簧拉钩先固定四角拉簧，再依次钩挂边框拉簧。

（顺序采用斜对角一起固定，比如：左上 → 右下 → 右上 → 左下） 。
为保证幕面平整度，幕面四角最边角挂孔需要挂两个弹簧（如下图）

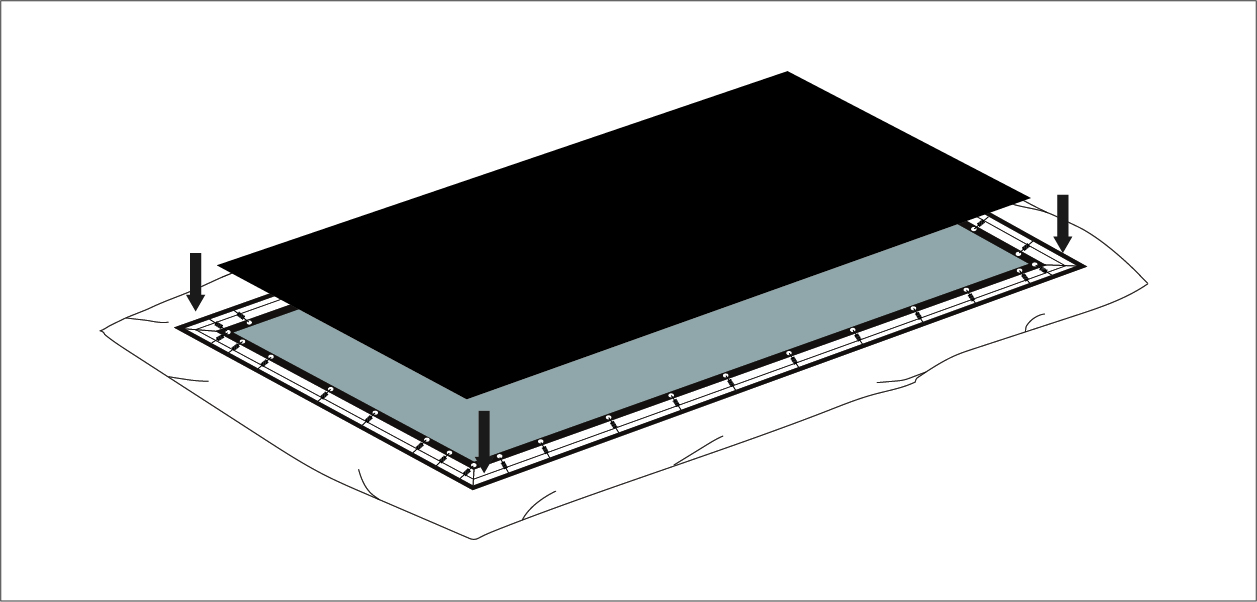

步骤十一：透声幕背面如需加挂黑色吸光布，用拉簧把黑色吸光布固定在边框上。





上墙安装步骤



1、根据投影机位置确定屏幕的位置

(具体参照各投影机参数高度及左右位置等)

2、确定挂片位置安装挂片

挂片位置（边框100mm）: 正投屏幕的上沿到挂片圆孔间的距离为 37mm



3、       挂屏幕，左右调整，安装完成
